Wer Maschinen und Anlagen aus der Ferne überwachen möchte, steht zunächst vor einer praktischen Frage: Welche Komponenten brauche ich dafür überhaupt? Eine Fernüberwachungslösung für Maschinen und Anlagen ist kein einzelnes Produkt, sondern ein System aus mehreren aufeinander abgestimmten Bausteinen. Jeder dieser Bausteine übernimmt eine klar definierte Aufgabe, und erst ihr Zusammenspiel ermöglicht eine zuverlässige, sichere und aussagekräftige Überwachung.
In diesem Artikel lernen Sie, wie eine Fernüberwachungslösung grundsätzlich aufgebaut ist, welche Komponenten welche Rolle spielen und worauf Sie bei der Auswahl achten sollten. Wir beginnen mit den Grundlagen und arbeiten uns Schritt für Schritt bis zur praktischen Anwendung vor.
Was ist eine Fernüberwachungslösung und wie ist sie aufgebaut?
Eine Fernüberwachungslösung ist ein System, das Betriebsdaten von Maschinen und Anlagen automatisch erfasst, überträgt und an einem zentralen Ort zugänglich macht, unabhängig davon, wo sich die Anlage befindet. Das Ziel ist es, Betriebszustände in Echtzeit zu kennen, ohne physisch vor Ort sein zu müssen.
Der grundlegende Aufbau folgt immer demselben Prinzip: Daten entstehen an der Anlage, werden über ein Kommunikationsprotokoll weitergeleitet, durch einen Gateway-Adapter in die Cloud übertragen und dort visualisiert und ausgewertet. Diesen Weg können Sie sich wie eine Kette vorstellen, bei der jedes Glied auf das vorherige aufbaut.
Die vier zentralen Bausteine einer Fernüberwachungslösung sind:
- Steuerungen und Sensoren als Datenquelle
- Kommunikationsprotokolle für den Datentransport
- Ein Gateway-Adapter als Bindeglied zur Cloud
- Eine Cloud-Plattform für Visualisierung, Analyse und Fernsteuerung

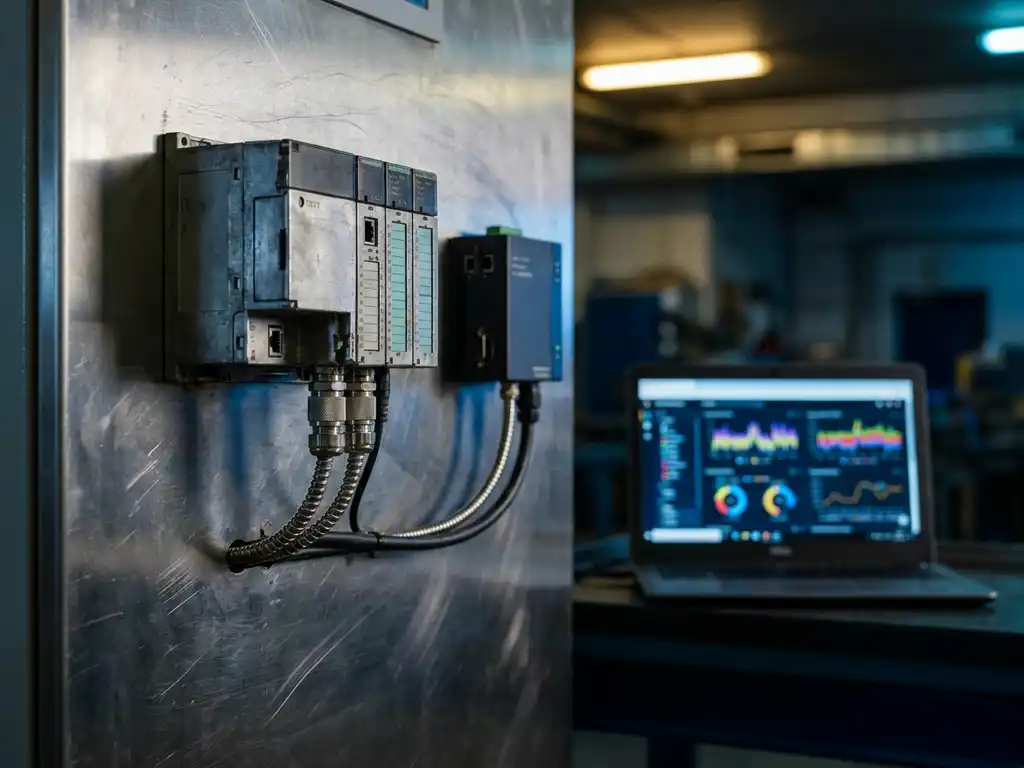

Steuerungen und Sensoren als Datenquelle
Am Anfang jeder Fernüberwachungslösung stehen die Daten selbst. Sensoren messen physikalische Größen wie Temperatur, Druck, Durchfluss oder Füllstand. Diese Messwerte gelangen in der Regel nicht direkt in die Cloud, sondern zunächst in eine speicherprogrammierbare Steuerung, kurz SPS.
Die SPS übernimmt dabei eine zentrale Rolle: Sie sammelt die Signale aller angeschlossenen Sensoren und Messsysteme, verarbeitet sie und stellt sie strukturiert zur Verfügung. Da nicht jeder Sensor über einen eigenen Internetanschluss verfügt, fungiert die SPS als zentrales Gateway für alle angeschlossenen Feldgeräte.
Ein konkretes Beispiel: In einer Wasserversorgungsanlage messen verschiedene Sensoren Trübungswerte, Fördermenge und Pegelstände. All diese Werte laufen in der SPS zusammen, bevor sie weiterverarbeitet werden. Ohne diese Bündelung müsste jeder Sensor einzeln angebunden werden, was den Aufwand erheblich erhöhen würde.
Kommunikationsprotokolle: Wie Daten die Steuerung verlassen
Damit die in der SPS gesammelten Daten weiterverarbeitet werden können, müssen sie die Steuerung verlassen. Dafür sind Kommunikationsprotokolle zuständig. Ein Kommunikationsprotokoll ist eine standardisierte Sprache, die festlegt, wie Geräte miteinander Daten austauschen.
In der industriellen Praxis existieren viele verschiedene Protokolle nebeneinander, da unterschiedliche Hersteller und Branchen eigene Standards entwickelt haben. Zu den verbreitetsten gehören:
- OPC UA: Offener, herstellerunabhängiger Standard, weit verbreitet in der Industrie
- Modbus: Einfaches, robustes Protokoll, häufig in älteren Anlagen
- Siemens TCP: Protokoll für Siemens-Steuerungen
- Beckhoff ADS: Protokoll für Beckhoff-Steuerungen
- BACnet und M-Bus: Typisch in der Gebäudeautomation und Energiemessung
- MQTT: Leichtgewichtiges Protokoll, besonders geeignet für IoT-Anwendungen
Die Wahl des Protokolls hängt von der vorhandenen Steuerung und dem Anlagentyp ab. Wichtig ist, dass die Fernüberwachungslösung die Protokolle unterstützt, die in Ihrer Anlage bereits im Einsatz sind, damit keine aufwendigen Umrüstungen notwendig werden.
Der Gateway-Adapter: Bindeglied zwischen Anlage und Cloud
Aufbauend auf den Kommunikationsprotokollen, die die Daten aus der Steuerung herausführen, braucht es ein weiteres Element: den Gateway-Adapter. Dieser Adapter liest die Daten aus der SPS aus und überträgt sie sicher in die Cloud.
Der Gateway-Adapter ist in der Regel eine Softwarekomponente, die auf einem lokalen Gerät installiert wird, zum Beispiel auf einem Industrie-PC, einem Einplatinencomputer oder direkt auf der Steuerung selbst. Er stellt die Verbindung zwischen dem lokalen Netzwerk der Anlage und dem Internet her.
Ein wichtiges Merkmal eines guten Gateway-Adapters ist die Fähigkeit, auch bei instabilen Verbindungen zuverlässig zu arbeiten. Wird die Verbindung zur Cloud unterbrochen, sollte der Adapter die Daten lokal zwischenspeichern und nach Wiederherstellung der Verbindung automatisch synchronisieren. So gehen keine Messwerte verloren, selbst wenn die Anlage nur über eine langsame Mobilfunkverbindung angebunden ist.
Aus Sicherheitsperspektive ist es außerdem relevant, dass der Adapter ausschließlich ausgehende Verbindungen aufbaut. Die Firewall der Anlage muss keine eingehenden Verbindungen zulassen, was das Angriffspotenzial deutlich reduziert.
Cloud-Plattform: Visualisierung, Analyse und Fernsteuerung
Sobald die Daten in der Cloud angekommen sind, übernimmt die Cloud-Plattform. Sie ist die Oberfläche, über die Sie als Betreiber mit Ihren Anlagendaten arbeiten. Eine leistungsfähige Cloud-Plattform für die Fernüberwachung bietet typischerweise folgende Funktionen:
- Echtzeit-Visualisierung: Aktuelle Betriebszustände werden grafisch dargestellt, zum Beispiel als Schaltbilder, Kurven oder Übersichtsdashboards
- Historische Datenanalyse: Aufgezeichnete Messwerte lassen sich über beliebige Zeiträume auswerten und vergleichen
- Alarmierung und Condition Monitoring: Grenzwerte werden definiert, und bei Überschreitung erhalten zuständige Mitarbeiter automatisch eine Benachrichtigung per E-Mail, SMS, Push-Nachricht oder Sprachanruf
- Fernsteuerung: Sollwerte können aus der Ferne angepasst und Steuerbefehle direkt an die Anlage gesendet werden
- Kartenansicht: Bei mehreren Standorten behalten Sie alle Anlagen geografisch im Überblick
Besonders für Betreiber mit mehreren Standorten ist die zentrale Verwaltung über eine einzige Plattform ein großer Vorteil. Statt jede Anlage einzeln zu besuchen oder separate Systeme zu pflegen, laufen alle Informationen an einem Ort zusammen.
Worauf es bei der Auswahl der Komponenten ankommt
Nachdem Sie nun die einzelnen Bausteine einer Fernüberwachungslösung kennen, stellt sich die praktische Frage: Wie wählen Sie die richtigen Komponenten für Ihre Situation aus? Dabei spielen mehrere Faktoren eine Rolle.
Kompatibilität mit bestehender Infrastruktur: Prüfen Sie, welche Steuerungen und Protokolle in Ihrer Anlage bereits vorhanden sind. Eine Lösung, die Ihre bestehenden Protokolle unterstützt, spart Integrationsaufwand und schützt Ihre bisherigen Investitionen.
Skalierbarkeit: Überlegen Sie, ob Ihre Lösung mit Ihren Anforderungen wachsen kann. Beginnen Sie vielleicht mit einer einzelnen Anlage, planen aber langfristig, mehrere Standorte einzubinden? Dann sollte die Plattform das von Anfang an unterstützen.
Verbindungssicherheit: Achten Sie darauf, dass Daten bereits auf Steuerungsebene verschlüsselt werden und keine unsicheren Verbindungen entstehen. Eine Lösung, die ohne offene Firewall-Ports auskommt, ist in der Praxis deutlich einfacher zu betreiben.
Einfachheit der Inbetriebnahme: Gerade wenn kein spezialisiertes IT-Team zur Verfügung steht, ist eine schnelle und unkomplizierte Einrichtung wichtig. Lösungen, die ohne Programmierkenntnisse konfiguriert werden können, senken die Einstiegshürde erheblich.
Benachrichtigungsfunktionen: Stellen Sie sicher, dass die Plattform flexible Alarmierungsmöglichkeiten bietet. Unterschiedliche Mitarbeiter benötigen unterschiedliche Benachrichtigungskanäle, und die Alarmlogik sollte sich an Ihre Prozesse anpassen lassen.
Fernüberwachung mit AnyViz umsetzen
Wir bei AnyViz haben eine Cloud-Plattform entwickelt, die alle beschriebenen Komponenten einer Fernüberwachungslösung in einem durchgängigen System vereint. Dabei haben wir besonderen Wert darauf gelegt, dass die Inbetriebnahme auch ohne Programmierkenntnisse gelingt und sich die Lösung nahtlos in bestehende Anlageninfrastrukturen einfügt.
Was wir konkret für Sie bereitstellen:
- Unterstützung aller gängigen Industrieprotokolle wie OPC UA, Modbus, Siemens TCP, Beckhoff ADS, BACnet, M-Bus, MQTT und weitere
- Einen kostenlosen Gateway-Adapter für Linux, Windows und verschiedene Steuerungsplattformen
- Verschlüsselte Datenübertragung ab Steuerungsebene ohne offene Firewall-Ports
- Lokale Zwischenspeicherung bei Verbindungsunterbrechung mit automatischer Synchronisation
- Echtzeit-Visualisierung, Alarmierung per E-Mail, SMS, Push und Sprachanruf sowie historische Datenanalyse
- Zentrale Verwaltung mehrerer Standorte über eine einzige Oberfläche
- Flexible Subscriptions für kleine und große Projekte ohne langfristige Bindung
Wenn Sie sehen möchten, wie sich das in der Praxis anfühlt, können Sie die Plattform ohne Vorabinvestition kennenlernen: Jetzt kostenlos registrieren und alle Funktionen direkt ausprobieren.
