Zeitschaltuhr

Eine Zeitschaltuhr besitzt den Wert eines logischen Datenpunkts (true oder false) und schaltet auf Basis eines definierten Zeitplans. Genutzt werden kann eine Zeitschaltuhr als Quelle für einen anderen Datenpunkt, der anschließend etwas schaltet oder programmatisch in einem SPS Programm oder einem Skript weiterverwarbeitet wird.

Zeitschaltuhr erstellen

Im Objektbaum kann im Knoten Globale Werte über das Symbol eine neue Zeitschaltuhr erstellt werden. Die Zeitschaltuhr wird zentral in der Cloud verwaltet und kann wie jeder andere Datenpunkt genutzt und visualisiert werden.

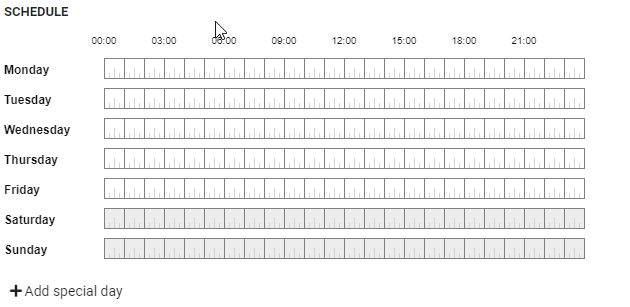

Wochenzeitplan festlegen

Der Zeitplan ist in 15-Minuten-Intervalle unterteilt und wird direkt mit der Maus bearbeitet. Beginnt der Klick in einem leeren Feld, wird der ausgewählte Zeitbereich aktiviert. Beginnt der Klick in einem bereits markierten Feld, wird der ausgewählte Zeitbereich deaktiviert.

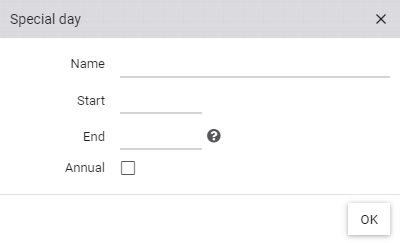

Über Sondertag hinzufügen können Ausnahmen definiert werden.

Ein Sondertag besteht mindestens aus Name und einem Start (z.B. "Neujahr" am 01. Januar). Soll die Ausnahme für mehr als einen Tag gelten, muss zudem ein Ende definiert werden. Wenn die Sondertag-Regelung jedes Jahr gültig sein soll, muss die Checkbox Jährlich aktiviert werden.

Nach dem Klick auf OK erscheint eine neue Zeile im Zeitplan, in der die aktiven Zeitbereiche gewählt werden können.
